摆线针轮减速机工作原理及应用范围

来源:江苏艾普森减速机有限公司      2019-8-11 14:55:07      点击:

                      文章关键词:摆线针轮减速机          江苏艾普森减速机有限公司是优秀的江苏减速机公司,常州减速机企业;

摆线针轮减速机使用范围:

1、摆线针轮减速机是依照少齿差行星传动原理,摆线针齿啮合实现减 速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式,是冶金、矿山、建筑、化工、纺织、轻工业等行业的设备。

2、产品说明:行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。 当输入轴带着偏心套转动一周时,由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转周时,偏心套亦转动一周,摆线轮于相反方向转过一个齿从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

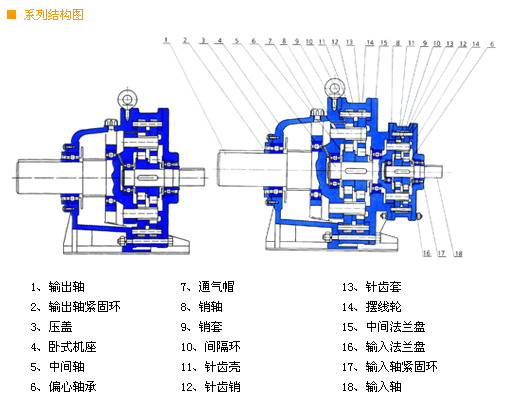

                                                 摆线针轮减速机(装配图)


摆线针轮减速机内部齿轮采用20CrMnTi渗碳淬火和磨齿具有体积小、重量轻,承载能力高,使用寿命长、运转平稳,噪声低、输出扭矩大,速比大、效率高、性能安全的特点。兼具功率分流、多齿啮合独用的特性。

应用范围
    摆线针轮减速机适用于起重运输、工程机械、冶金、矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器和航空航天等。
    江苏艾普森减速机有限公司为国内外客户提供——全面的减速机系列,多元化的减速机类别,满足各个领域客户的需求。主要产品包括:摆线针轮减速机、小型齿轮减速马达、蜗轮蜗杆减速机、行星减速机、谐波减器、RV减速器、中空旋转平台等多个系列减速机及其配套产品。

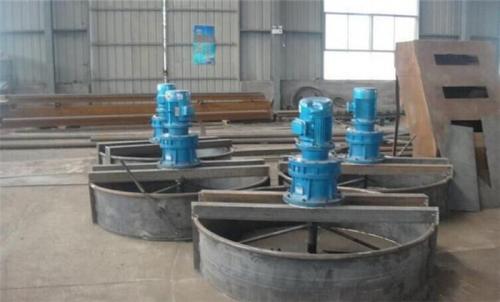

      摆线针轮减速机应用案例


3:产品特点:

1.传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569。

2.传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%

3.结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3

4.故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。

5.运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。

6.拆装方便,容易维修。

7.过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。

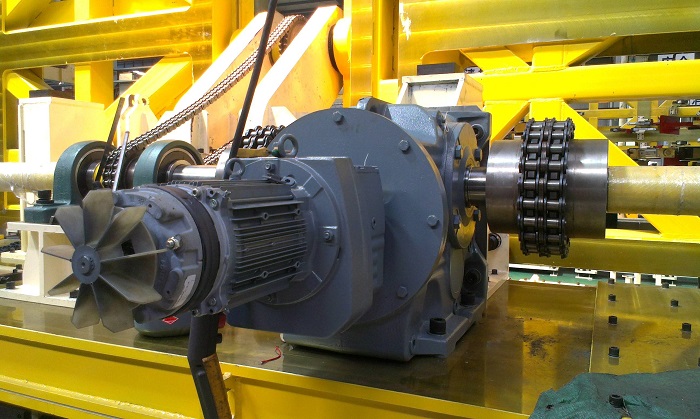

       摆线针轮减速机案例i


4、技术参数

率:0.18KW37KW

矩:26N·m20000N·m

传动比:

单级:11-87

双级:121-5133

三级:6545-446571



5、摆线针轮减速机型号

单级机型:

X2X3X4X5X6X7X8 X9 X10X11X12

B09B10B11B12B13B14B15B16B17B18B19

单级减速比:911 17 23 25 29 35 4359 71 87



双级摆线针轮减速机机型:

X42 X43 X53 X63 X74 X85 X95 X106 X118 X128

B109 B110 B120 B121 B131 B141 B153 B163 B174 B185 B195

双级减速比:121 187 289 391 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 4189 5133 7569

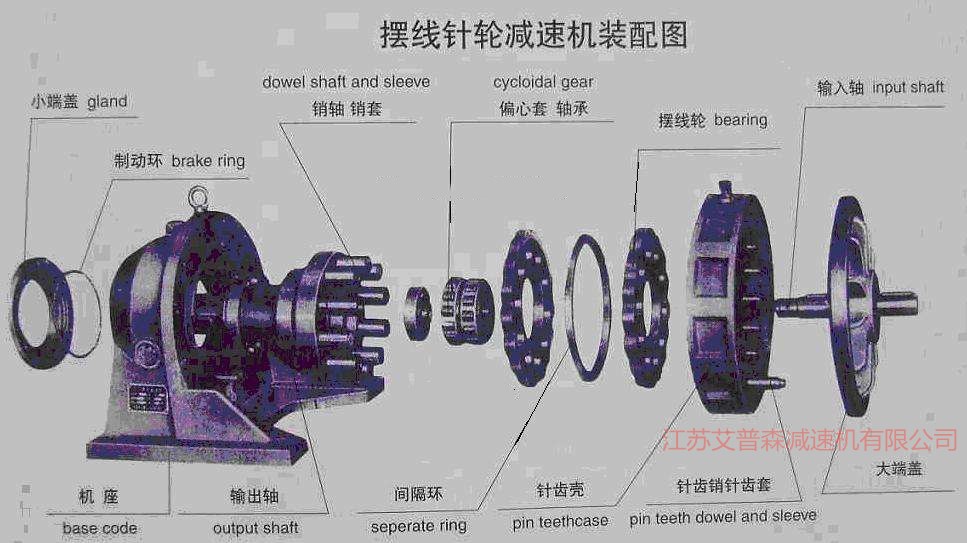

                                                                                               摆线针轮减速机(装配图)



行星摆线减速机是一种应用行星传动原理,在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。
行星摆线减速机主要特点
  (1)具有高速比和高效率:高级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。
  (2)而且结构紧凑体积小:由于采用了行星传动原理,输入轴与输入轴在同一轴心上,所以结构紧凑,体积小。
  (3)运转平稳噪声低:摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声限制在最小程度。
  (4)使用可靠、寿命长:因主要零件采用轴承钢,经淬火处理(HRC58-62)获得高强度,并且部门传动接触采用了滚动摩擦,所以经久耐用寿命长。

而且由于摆线针轮减速机易维修、价格低廉,质量可靠等优势,因此被广泛应用于行业各领域的设备配套。
