BWD5摆线针轮减速机拆下来怎么安装

来源:江苏常州艾普森减速机有限公司      2024-3-10 8:52:09      点击:
行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。 在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的 滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

    当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周 时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机 构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。



  摆线针轮减速机(装配简图)


 摆线针轮减速机摆线轮装配应该注意以下几点:

第一步 要检查这两片摆线轮是不是一对.摆线轮的制造是以“对”为单位的.也就是说摆线轮的两片在生产过程中是不分开的.安装时.一对的概念是两片摆线轮能完全重合.包括轴承孔,十孔(轴销孔)和外齿型同时完全重合.正面看就是一片.如果能重合,证明是一对,不能重合.证明不是一对,不能用.注意摆线轮是有反正的.摆线轮上都有标记,每对摆线轮的标记也不同.每个厂家打字号标记的位置不同.国内厂家标记位置一般是重合位置标记,(标志位置重合),不过也有安装位置标记.无论标记在什么地方,那只是帮助检验是不是一对轮的辅助手段.

    第二步 要将摆线轮的其中一片旋转180度.即当中间轴承孔和十孔完全重合时,外齿型正好错位.上片的齿跟位置正好是下片的齿顶位置.注意.这两个轮的相对位置一定要记住.最好自己画上标记.或记住轮上原来的标记的位置.(这是单齿差的摆线轮.双齿差的则不用转180度)
     第三步 是将一片摆线轮放入针齿壳.先用手转动看是否流畅.是否摆动.
     第四步 放入偏心轴承.因为摆线轮的轴承孔相当于偏心轴承的外套.所以偏心轴承的正确位置是下片摆线轮的轴承孔正好完全含住偏心轴承的圆柱滚珠.
     第五步 放入间隔环.

     第六步 再放入另一片摆线轮.放这个轮子时是关键.位置要完全根据自己最后画的标记来放.

     第七部 放上轴套,要用手转动,看能不能转动.检查安装是否正确.

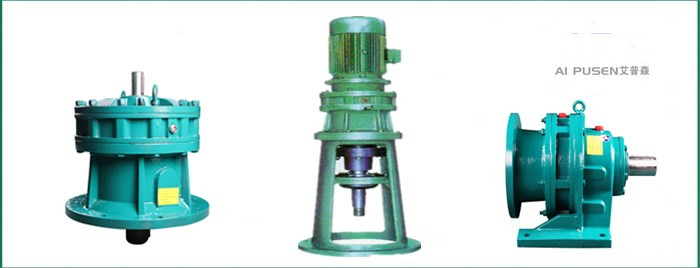

      摆线针轮减速机图


 常州减速机市场上的摆线针轮减速机是采用K-H-V少齿差行星式传动原理及摆线针齿啮合的新颖传动机械。广泛应用于纺织印染、轻工食品、冶金矿山、石油化工、起重运输及工程机械等领域中的驱动和减速装置。
