立式摆线针轮减速机带机架（附图）

更新：2020-3-2 22:13:40 点击：

品牌：艾普森减速机
型号： BLD7-23-30kw-6P

产品介绍

　立式摆线针轮减速机带机架（附图）

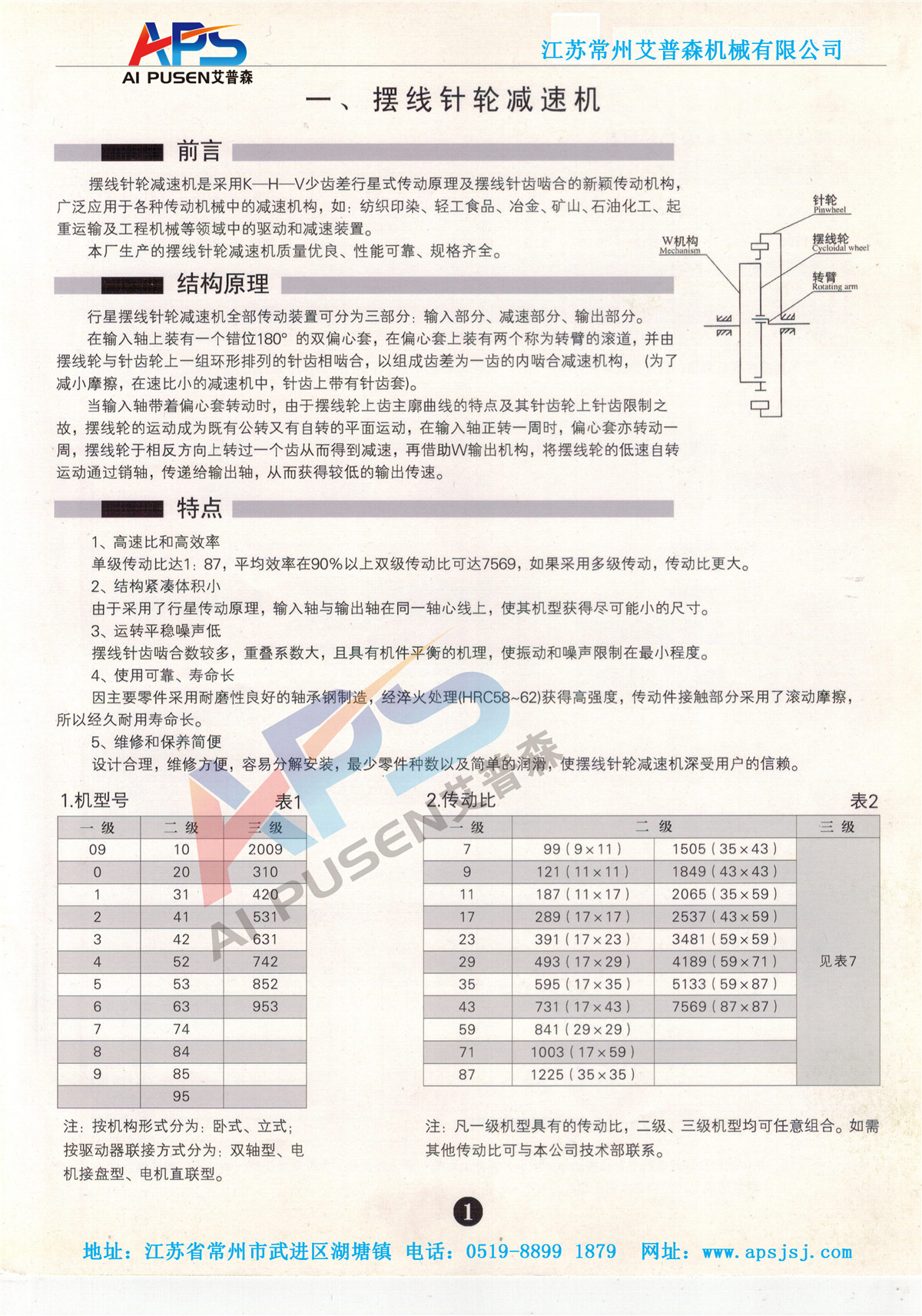

1、立式摆线针轮减速机性能：
1传动比大：一级减速时传动比为1/6~1/87，两级减速时传动比为1/99~1/7569，根据需要可以采用更多级组合。
2传动效率高，由于卧式减速机啮合部位采用了滚动啮合，平均效率可达90％以上。
3体积小、重量轻：由于不仅采用了行星传动原理，输入轴和输出轴在同一轴线上，而且有与电动机直联呈一体的独特之处，因而卧式减速机具有结构紧凑，体积小、重量轻的特点。
4故障少、寿命长：本机主要传动啮合件使用轴承钢制造，因此机械性能好，耐磨性能好，再加采用滚动摩擦，故使之故障少、寿命长。
5运转可靠平稳：卧式减速机传动过程中为多齿啮合，所以使之运转平稳可靠、噪声低。
6拆装方便，容易维修：由于结构设计合理拆装简单便于维修。
7卧式减速机还有过载能力强、耐冲击、惯性力矩小适用于启动频繁和正反转的特点。

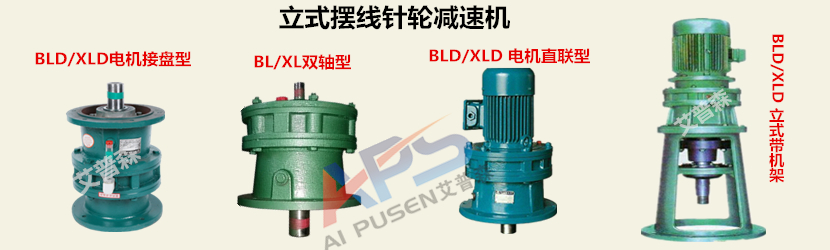

立式摆线针轮减速机带机架（附图）

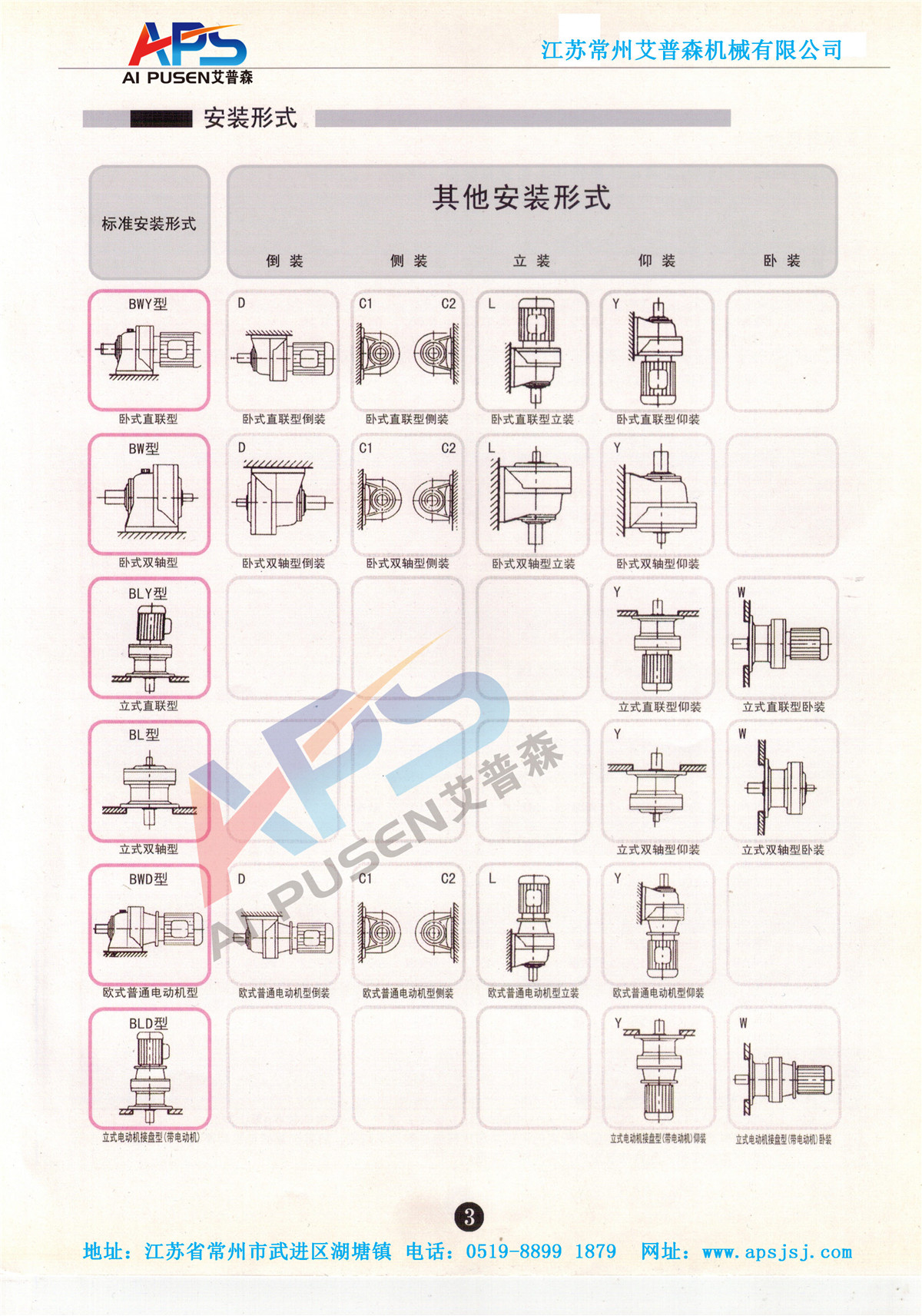

2、立式摆线针轮减速机安装特性和技术要领
（1）本机适用于连续工作制，运行正向反向运转。使用环境温度-10℃~40℃
（2）输出轴及输入与其他零件配合时，不允许直接锤击，以防损坏
（3）输出轴与输入轴轴伸上的键按普通平键形式尺寸（GB1096-79）规定选用。立式减速机输出端机座止口直径D4的配合公差值符合公差配合（GB1801-79）h9的规定
（4）使用联轴器与工作机械或电动机联接时应使用轴线同心，卧式减速机的安装误差不应大于所用联轴器的允许误差值
（5）减速机安装后用手转动灵活
（6）标准卧式减速机是指输出轴轴心线处于水平位置工作，安装底脚在下，若倾斜使用，请在合同注明倾斜角度和方向
（7）标准立式减速机应输出轴轴伸端垂直向下使用，其他安装形式请按规定选用
（8）安装后的卧式减速机，正式使用前必须进行试运转，在空运转正常的情况下，再逐渐加载运转
（9）冲击载荷较大、启动频繁时机座与基础应自配定位销钉，并应设置液力偶合器，或其他缓冲机构
（10）当卧式摆线针轮减速机使用环境温度高于或低于第一条规定的使用环境温度时，请必须采用相应措施包括选用与环境相适应的防冻润滑油作为卧式摆线针轮减速机润滑系列供油，以保证减速机正常运行，对于不符合上述条件的其他工况环境，在向我公司订货时请致电我公司技术人员详细说明你的工作环境和要求，致电公司技术客服热线进行咨询，我们的工作人员会热情接待来电的每一位用户并认真解答用户在使用减速机过程中出现的每一个细节问题。

若您在减速机使用过程中有任何问题或疑惑敬请咨询：江苏减速机行业龙头企业-常州艾普森减速机有限公司；
电话：0519-8899 1879；138136 76517 何先生；
我司将竭诚为您答疑解惑，为您提供减速机方面全方位技术指导与一条龙服务。

附：立式摆线针轮减速机外形及安装尺寸图
