BLD3-17立式摆线针轮减速机

更新：2020-5-12 10:48:01 点击：

品牌：艾普森减速机
型号： BLD3-17-5.5

产品介绍

江苏艾普森减速机有限公司专业生产各种立式摆线针轮减速机，包括XLD/BLD/BLED/XLED立式摆线针轮减速机，

1、立式摆线针轮减速机原理

摆线针轮减速机是采用K-H-V少齿差行星式传动原理及摆线针齿啮合的新颖传动机械。广泛应用于纺织印染、轻工食品、冶金矿山、石油化工、起重运输及工程机械等领域中的驱动和减速装置。
本厂生产的摆线针轮减速机质量优良、性能可靠、规格齐全、价格合理，荣获了机械工业部和江苏省优质产品称号。

2、立式摆线针轮减速机结构

行星摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个滚柱轴承，形成H机构，两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合，以组成少齿差内啮合减速机构，（为了减少摩擦，在速比小的减速机中，针齿上带有针齿套）。
当输入轴带着偏心套转动一周时，由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为即有公转又有自转的平面运动，在输入轴正转一周时，偏心套亦转动一周，摆线轮于相反方向上转过一个齿差从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

摆线针轮减速机型号说明：

摆线针轮减速机分为B系列、X系列2种，其中B系列为化工部颁标准；X系列为机械部颁标准，2种外形基本相似，只是安装尺寸与输出轴尺寸在局部上有细微差别；

其下面为您详细的介绍江苏艾普森减速机有限公司的生产具体的型号：

BW摆线针轮减速机（单级卧式双轴型）型号：BW0、BW1、BW2、BW3、BW4、BW5、BW6、BW7、BW8、BW9、BW10、BW11、BW12

BWY摆线针轮减速机（单级卧式电机法兰盘直联）型号：BWY1、BWY2、BWY3、BWK4、BWY5、BWK6、BWY7、BWY8、BWY9、BWY10、BWY11、BWY12

BWD摆线针轮减速机（单级卧式直联型）型号：BWD1、BWD2、BWD3、BWD4、BWD5、BWD6、BWD7、BWD8、BWD9、BWD10、BWD11、BWD12

BL摆线针轮减速机（单级立式双轴型）型号：BL0、BL1、BL2、BL3、BL4、BL5、BL6、BL7、BL8、BL9、BL10、BL11、BL12

BLY摆线针轮减速机（单级立式接盘型）型号：BLY1、BLY2、BLY3、BLY4、BLY5、BLY6、BLY7、BLY8、BLY9、BLY10、BLY11、BLY12

BLD摆线针轮减速机(单级立式电机法兰盘直联)型号：BLD1、BLD2、BLD3、BLD4、BLD5、BLD6、BLD7、BLD8、BLD9、BLD10、BLD11、BLD12

BWE摆线针轮减速机（双级卧式双轴型）型号：BWE20、BWE32、BWE42、BWE53、BWE63、BXWE74、BWE84、BWE85、BWE95、BWE106、BWE128

BWEY摆线针轮减速机（双级卧式电机法兰盘连接）型号：BWEY20、BWEY32、BWEY42、BWEY53、BWEY63、BWEY74、BWEY84、BWEY85、BWEY95、BWEY106、BWEY128

BWED摆线针轮减速机（双级卧式电机法兰盘连接）型号：BWED20、BWED32、BWED42、BWED53、BWED63、BWED74、BWED84、BWED85、BWED95、BWED106、BWED128

BLE行星摆线针轮减速机（双级立式双轴型）型号：BLE20、BLE32、BLE42、BLE53、BLE63、BLE74、BLE84、BLE85、BLE95、BLE106、BLE128

BLEY摆线针轮减速机（双级立式专用电机直联型）型号：BLEY20、BLEY32、BLEY42、BLEY53、BLEY63、BLEY74、BLEY84、BLEY85、BLEY95、BLEY106、BLEY128

双级立式电机直联型BLED摆线针轮减速机：BLED20、BLED32、BLED42、BLED53、BLED63、BLED74、BLEDK84、BLED85、BLED95、BLED106、BLED128

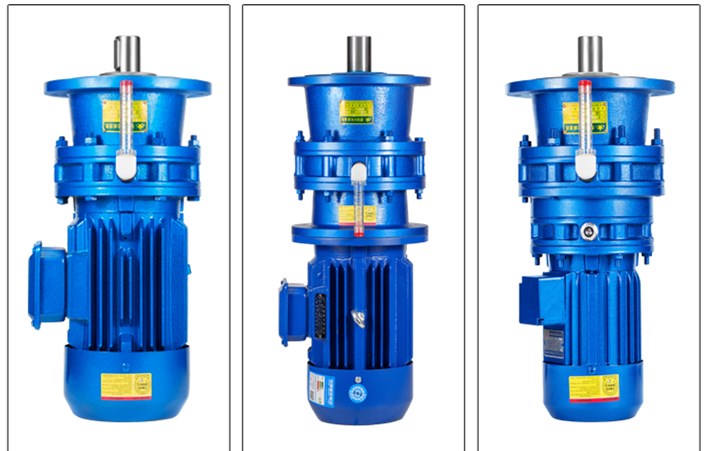

立式摆线针轮减速机（配简图）

   江苏常州艾普森减速机有限公司摆线针轮减速机结构型号表示法：
    1、B系列摆线针轮减速机
    BW脚板式卧装双轴型摆线针轮减速机
    BL法兰式立装双轴型摆线针轮减速机
    BWY脚板式卧装专用电动机直联型摆线针轮减速机
    BLY法兰式立装专用电动机直联型摆线针轮减速机
    BWD脚板式卧装普通电动机直联型摆线针轮减速机
    BLD法兰式立装普通电动机直联型摆线针轮减速机
    BWED双级脚板式卧装普通电动机直联型摆线针轮减速机
    BLED双级法兰式立装专用电动机直联型摆线针轮减速机

2、X系列行星摆线针轮减速机
    XW脚板式卧装双轴型摆线针轮减速机
    XL法兰式立装双轴型摆线针轮减速机
    XWY脚板式卧装专用电动机直联型摆线针轮减速机
    XLY法兰式立装专用电动机直联型摆线针轮减速机
    XWD脚板式卧装普通电动机直联型摆线针轮减速机
    XLD法兰式立装普通电动机直联型摆线针轮减速机
    XWED双级脚板式卧装普通电动机直联型摆线针轮减速机
    XLED双级法兰式立装普通电动机直联型摆线针轮减速机

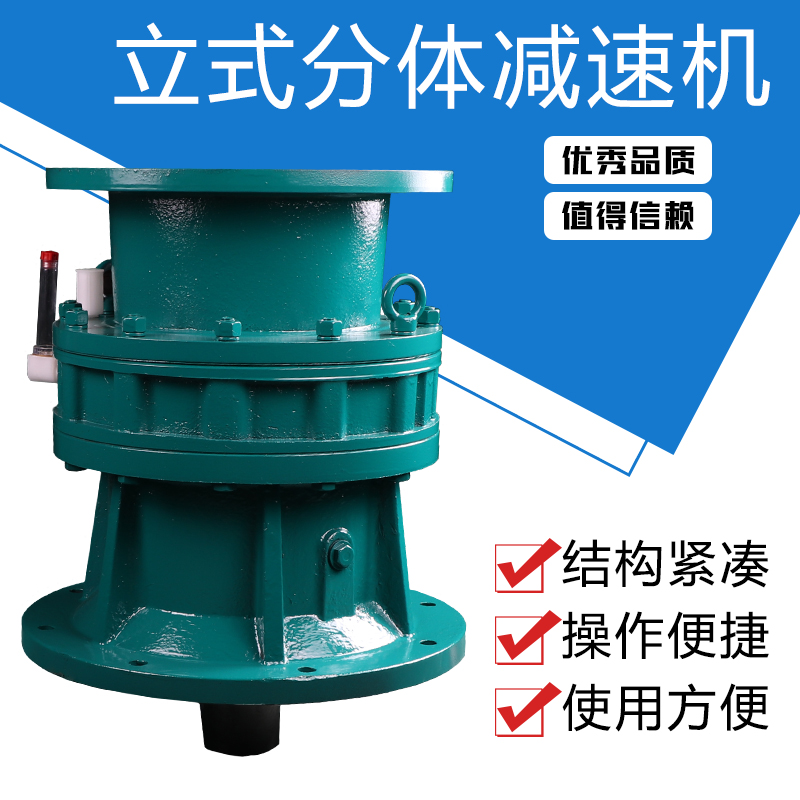

摆线针轮减速机（立式配简图）

注:江苏艾普森减速机公司摆线针轮减速机根据用户要求,匹配不同功率的电机，0.04kw-75kw不等。输出扭矩可达70N.M-20000N.M，如需更低的输出转速，可采用双级摆线减速机甚至三级相组合的形式实现。可配不同类型的电机(普通电机、单相电机、防爆电机、变频电机、制动电机等)。摆线针轮减速机广泛应用于食品粮食机械、印刷包装机械、环保机械、输送设备、化工设备、冶金矿山设备、钢铁电力设备等；

上述主要介绍了江苏艾普森减速机公司单级和双极摆线针轮减速机的立式和卧式，接盘型减速机的几个型号，如果用户在使用我们艾普森减速机时对型号不清楚的请联系我们厂家技术人员艾普森减速机客服13813676517 何先生咨询，我们的客服人员一定会完美解答你每一个问题！
