BWD卧式摆线针轮减速机概述:

BWD卧式摆线针轮减速机根据减速机的结构形式其型号表示方法有以下多种:BWD XWD BWY XWY BW XW等等系列型号。

单级卧式摆线针轮减速机也叫一级卧式摆线针轮减速机，又名也叫脚板安装单级摆线针轮减速机,是依据减速机的安装形式来定义命名的,此减速机是一种应用行星传动原理既有自转又有公传采用摆线针齿啮合，把减速后的动力传输给输出机构，从而达到减速的要求，是减速机行业8大减速机系列中设计成本最低，工作效能较高，结构最简单的减速机构。

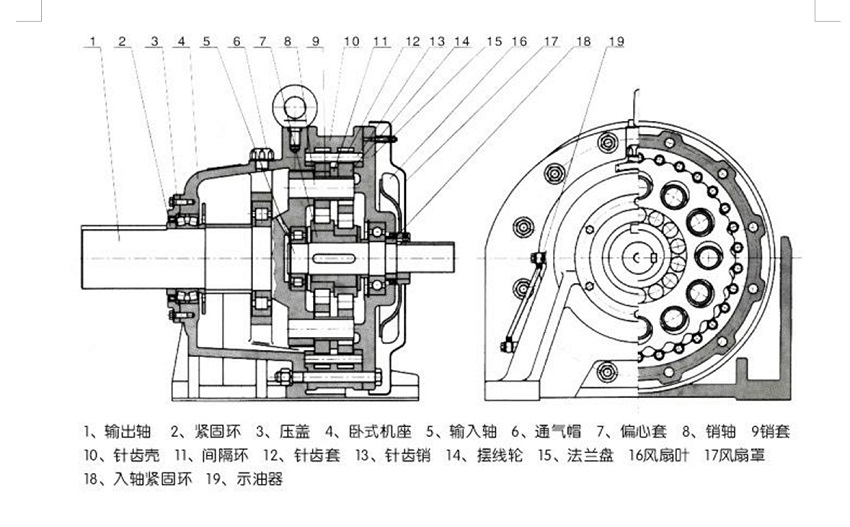

BWD卧式摆线针轮减速机结构图：

一级BWD卧式摆线针轮减速机全部传动装置结构可分为三部分：输入部分、减速部分、输出部分，其输入结构是高速部分，连接输入电动机（马达）；其输出部分是减速机的低速部分，其输出轴通过链轮或者联轴器、连接盘等接入用户需要带动的设备。

BWD卧式单级立式摆线针轮减速机型号:

我公司生产的艾普森牌减速机脚板安装卧式摆线针轮减速机均采用国家机械部及化工部相关行业标准；在型号表示上字母W来定义,其意义在于利用汉语拼音字母的第一个开头字母W(汉子”卧”字拼音开头第一个字母)来表示.卧式摆线针轮减速机根据减速机的结构形式其型号表示方法有以下多种:BWD XWD BWY XWY BW XW等等系列摆线针轮减速机型号。

举例:BWD卧式摆线针轮减速机型号表示方式
BWD33-23-15-B3
B代表B系列摆线针轮减速机
W代表标准底脚安装，此外L代表法兰式安装
33代表为机型号（其它机型号详见：本页文章尾部摆线针轮减速机型号对照表）

23代表减速比（其它速比详见：摆线针轮减速机速比）
15代表输入电机功率15KW
B5代表安装形式

单级BWD卧式摆线针轮减速机运用领域和范围：

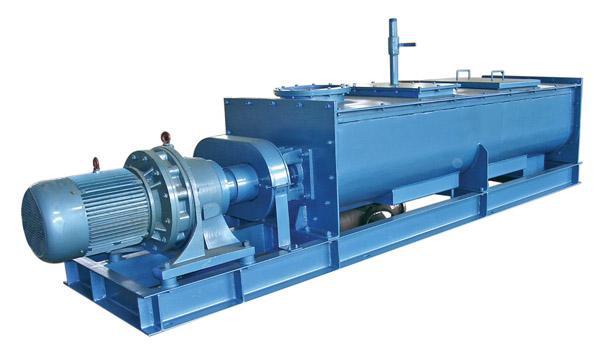

BWD卧式摆线针轮减速机运用于分散机设备实物图：

我公司生产的艾普森牌系列单级卧式摆线针轮减速机可以广泛应用于各种传动机械中的减速机构，如：起重机械、运输机械、矿山机械、冶金机械、石化机械、纺织机械、印染机械、轻工机械、食品机械、制药机械、橡胶机械、塑料机械、包装机械、啤酒机械、筑路机械、环保机械、粮油机械等等各种减速装置和设备；我公司是众多国家二级企业重点配套单位。

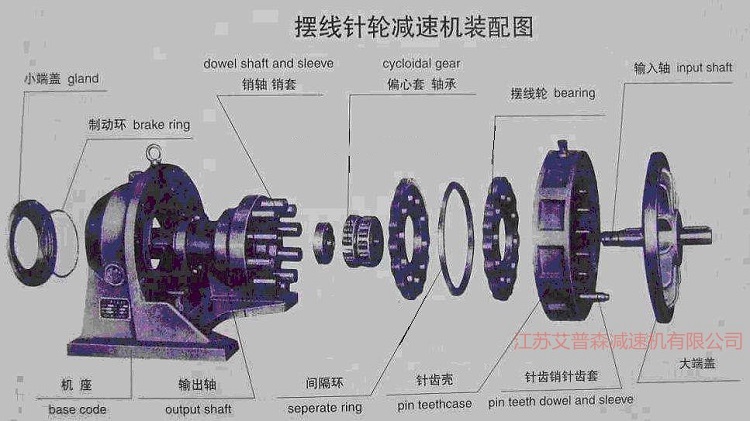

BWD卧式摆线针轮减速机拆解图：

BWD卧式摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成h机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，(为了减小摩擦，在速比小的减速机中，针齿上带有针齿套)。当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助w输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

BWD卧式摆线针轮减速机性质参数：
高速比和高效率单级传动，就能达到1：87的减速比，效率在90%以上，如果采用多级传动，减速比更大。
　结构紧凑体积小由于采用了行星传动原理，输入轴输出轴在同一轴心线上，使其机型获得尽可能小的尺寸。　
　运转平稳噪声低摆线针齿啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和嗓声限制在小程度。　
　使用可靠、寿命长因主要零件采用高碳铬钢材料，经淬火处理(hrc58～62)获得高强度，并且，部分传动接触采用了滚动摩擦，所以经久耐用寿命长。　
　设计合理，维修方便，容易分解安装，少零件个数以及简单的润滑，使摆线针轮齿轮减速机深受用户的信赖。

BWD卧式摆线针轮减速机性能传动比：
1、传动比大：一级减速时传动比为1/6~1/87，两级减速时传动比为1/99~1/7569，根据需要可以采用更多级组合。
2、传动效率高，由于卧式减速机啮合部位采用了滚动啮合，平均效率可达90％以上。
3、体积小、重量轻：由于不仅采用了行星传动原理，输入轴和输出轴在同一轴线上，而且有与电动机直联呈一体的独特之处，因而卧式减速机具有结构紧凑，体积小、重量轻的特点。
4、故障少、寿命长：本机主要传动啮合件使用轴承钢制造，因此机械性能好，耐磨性能好，再加采用滚动摩擦，故使之故障少、寿命长。
5、运转可靠平稳：由于摆线针轮减速机传动过程中为多齿啮合，所以使之运转平稳可靠、噪声低。
6、拆装方便，容易维修：由于结构设计合理拆装简单便于维修。
7、卧式减速机还有过载能力强、耐冲击、惯性力矩小适用于启动频繁和正反转的特点。

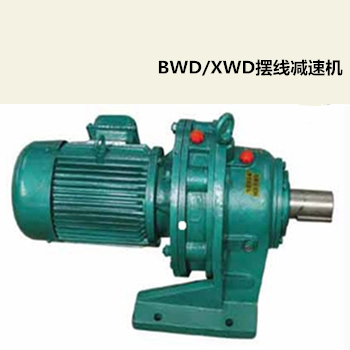

附：BWD卧式摆线针轮减速机实物图
